100均の電動消しゴムを使ったワカサギ電動リールを自作したので、実際の写真と3D CADの画像で紹介する。

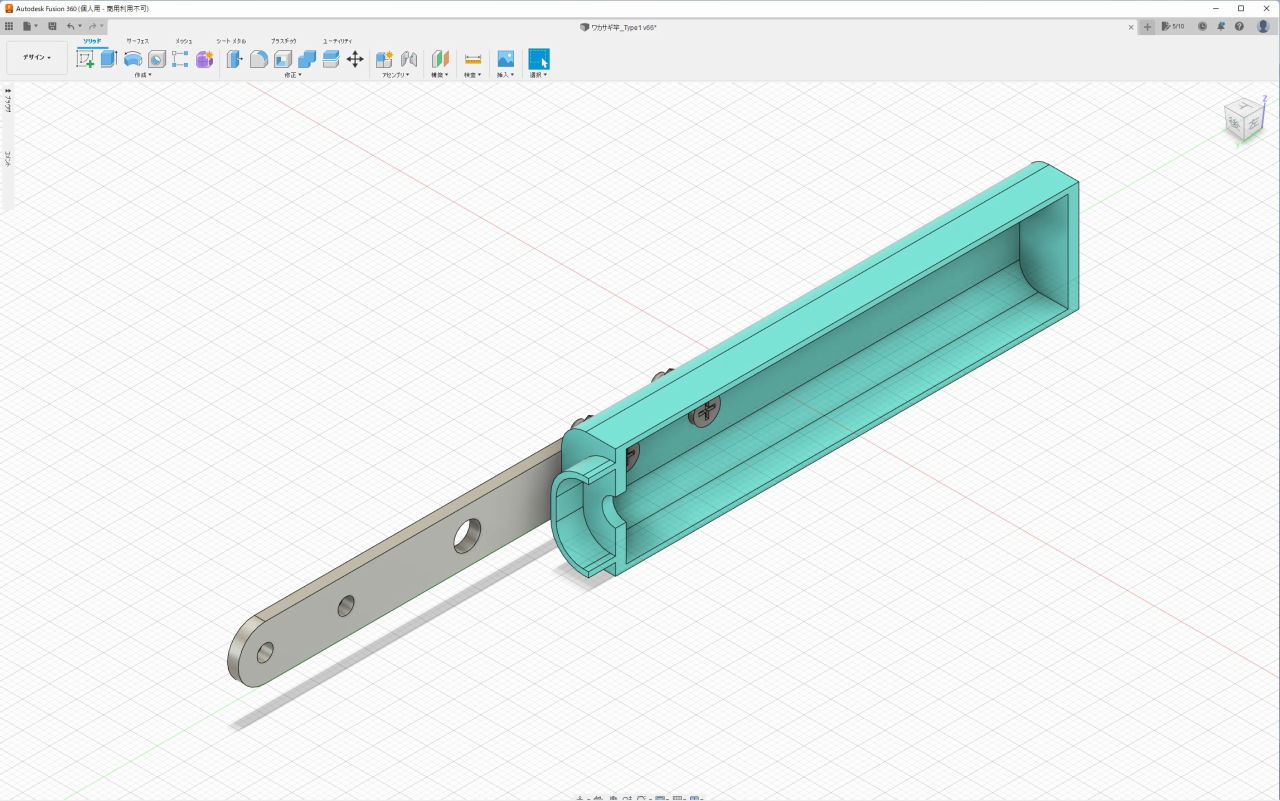

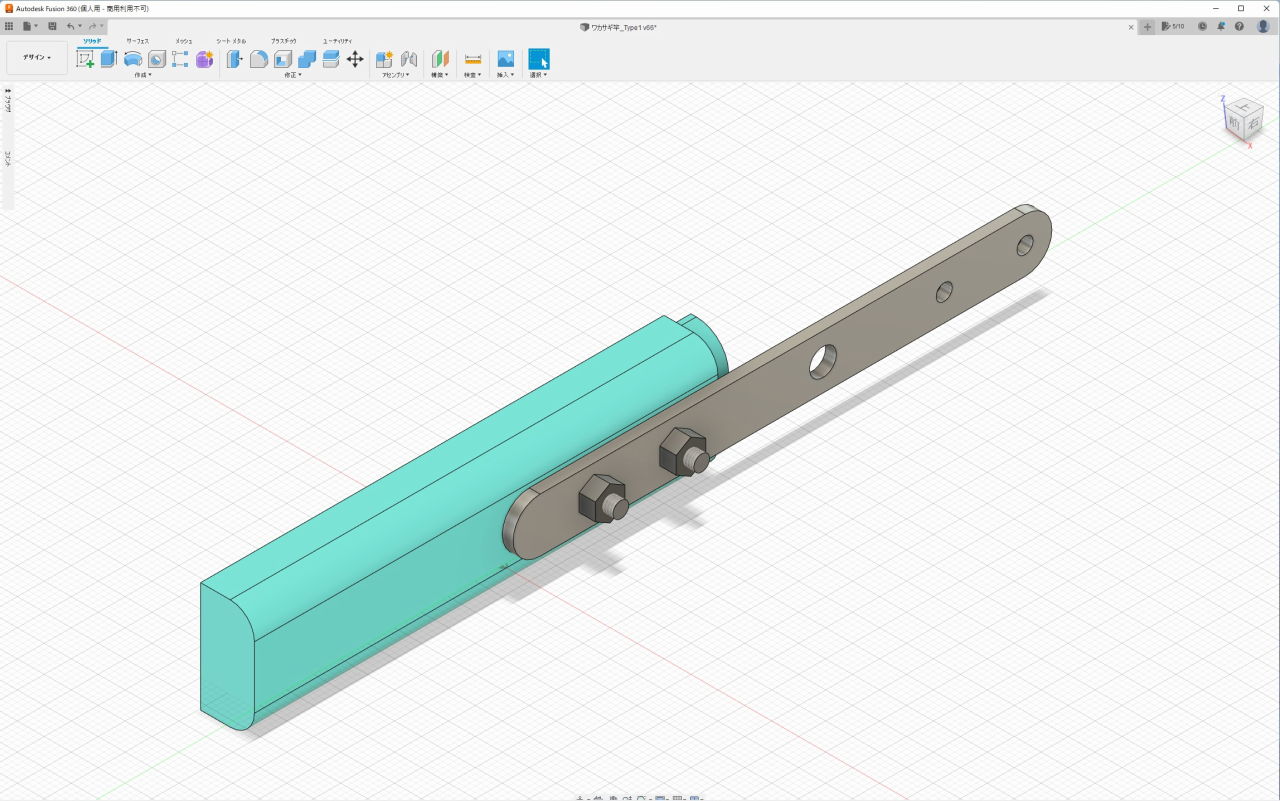

【メインフレームと本体の取付】

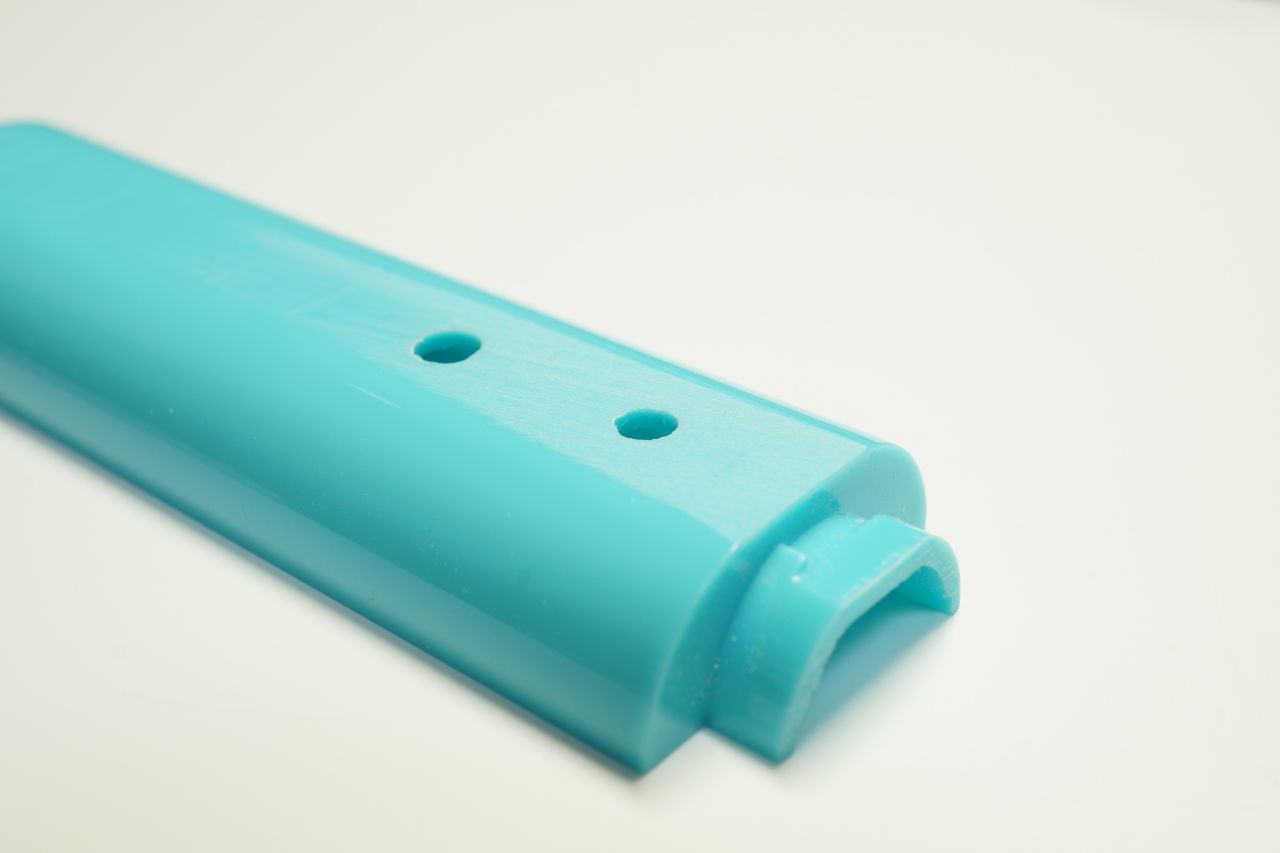

100均電動消しゴムの本体にΦ3の固定穴を2か所開けて、M3のビスとナットで固定する。

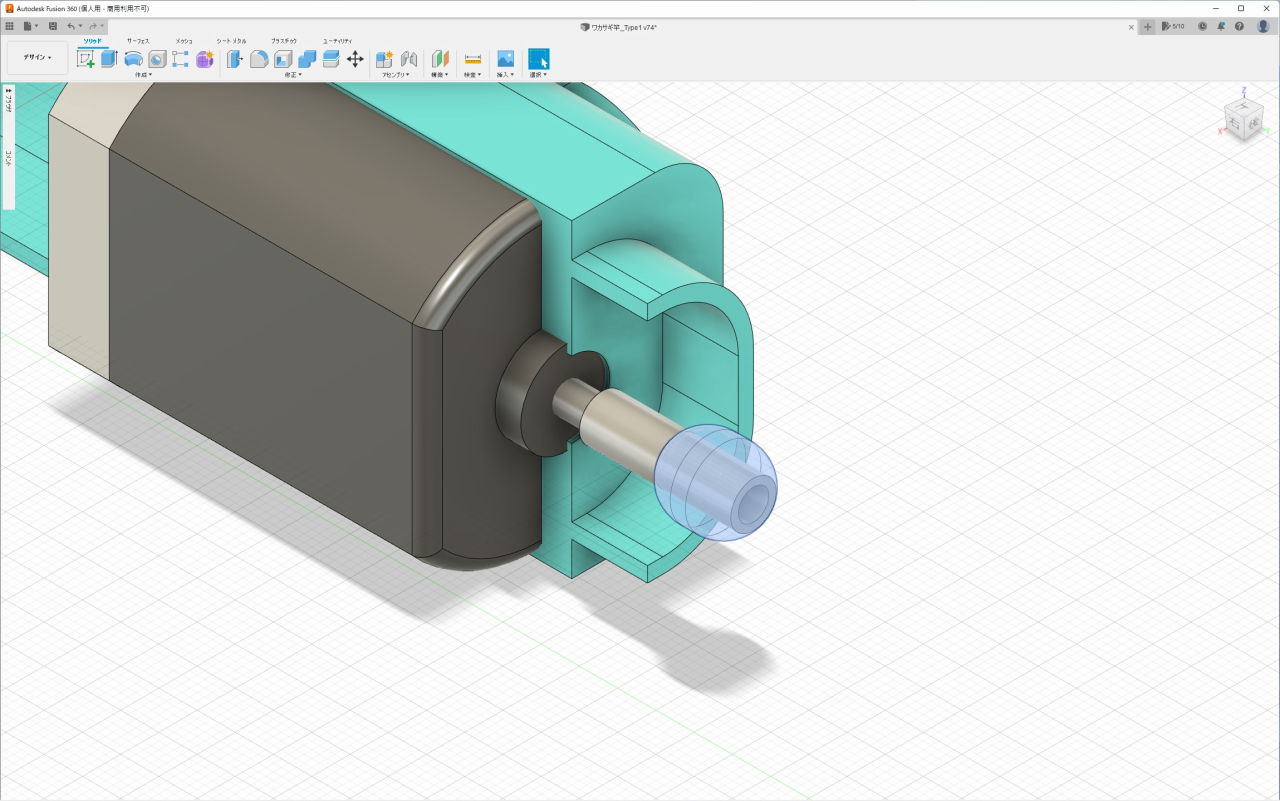

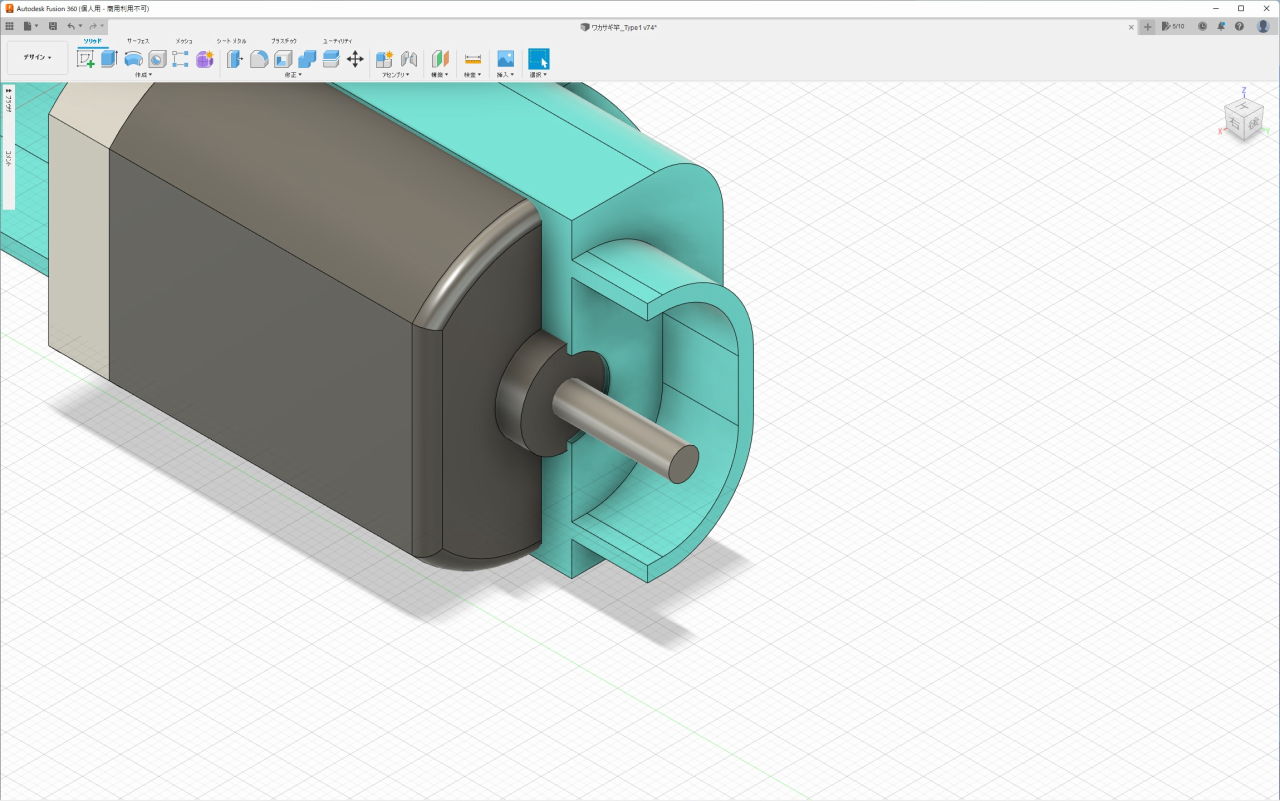

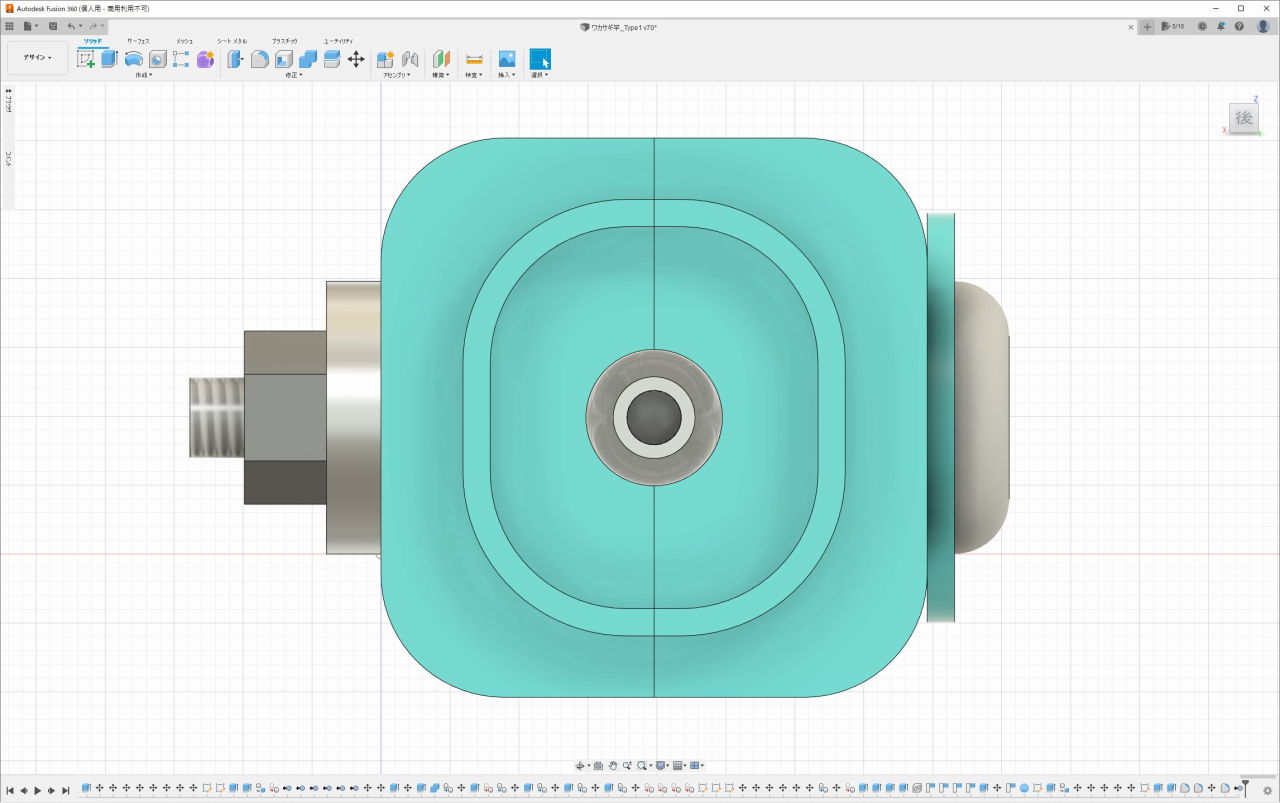

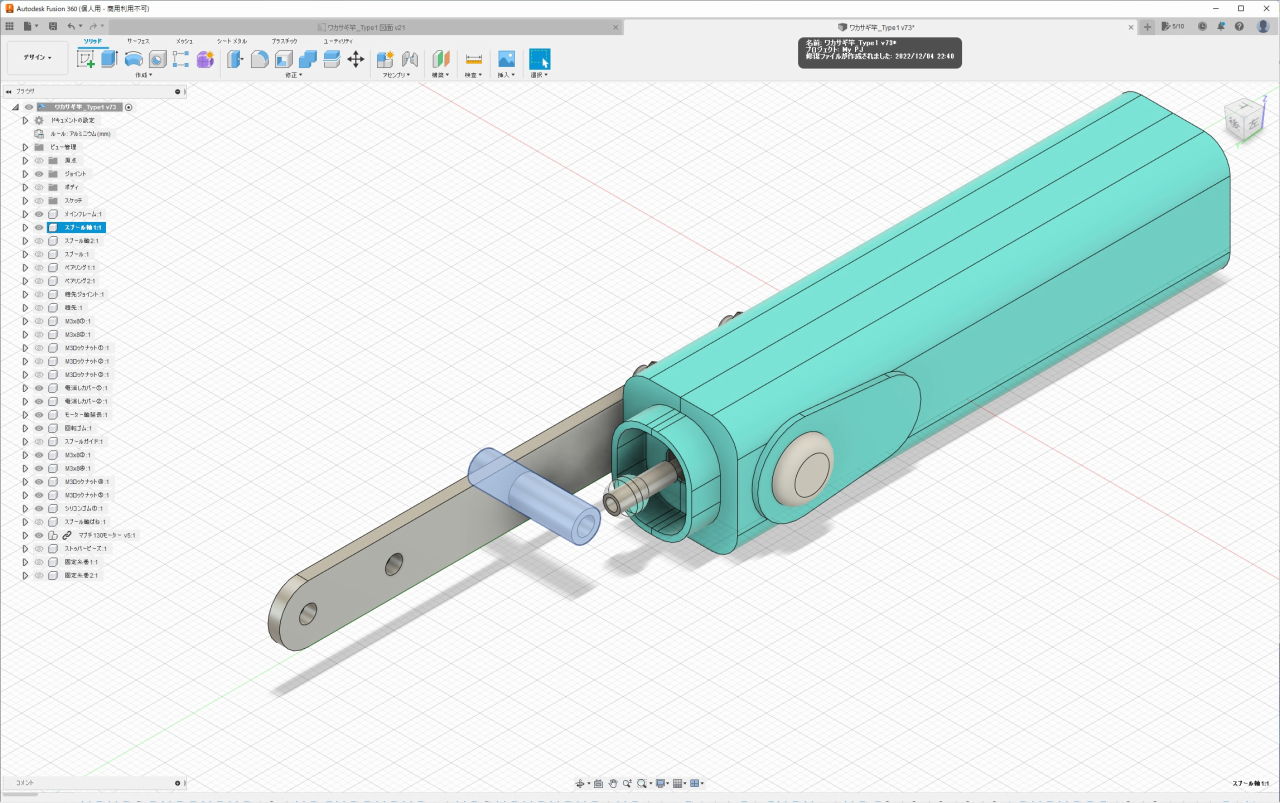

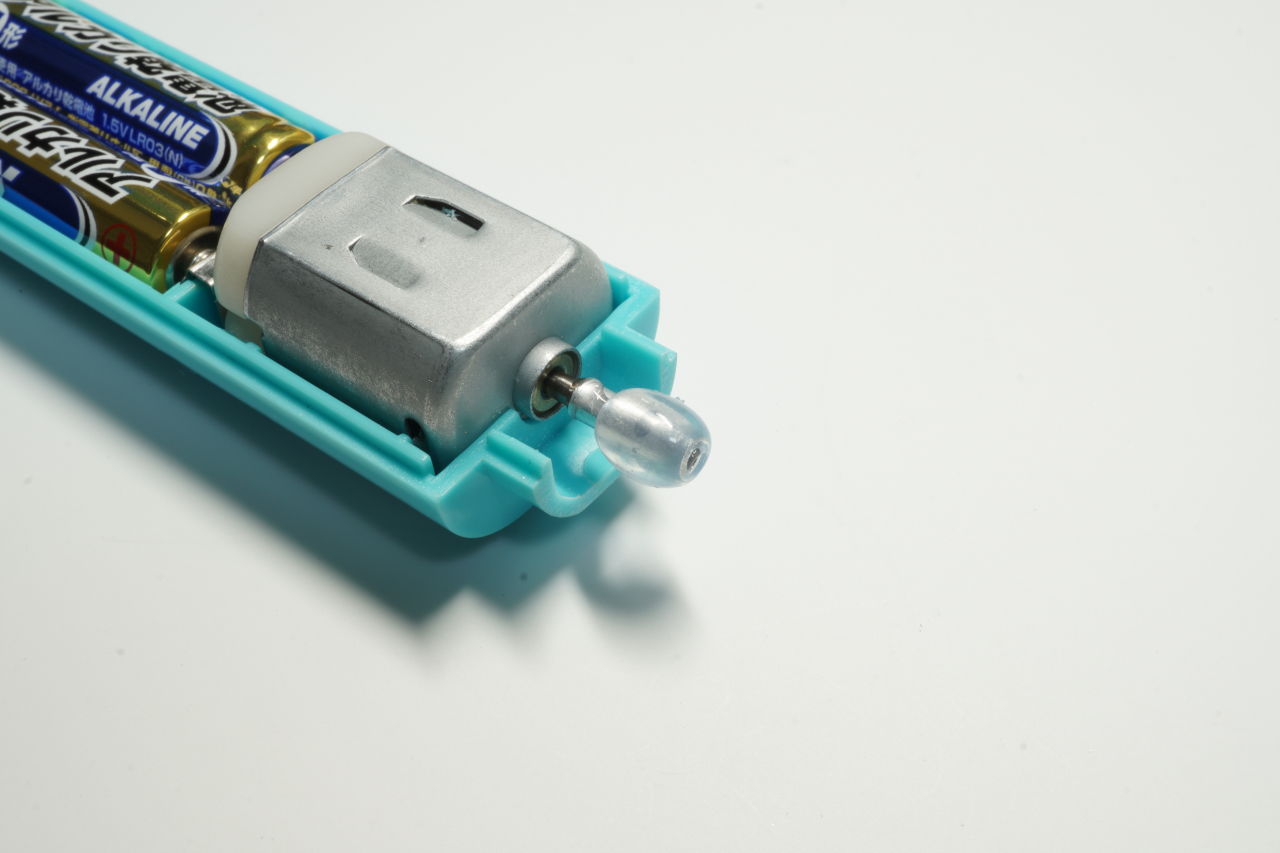

【モーター軸の延長とシリコンゴムの取付】
モーター軸に延長アルミパイプを接着し、シリコンゴムを取り付ける。

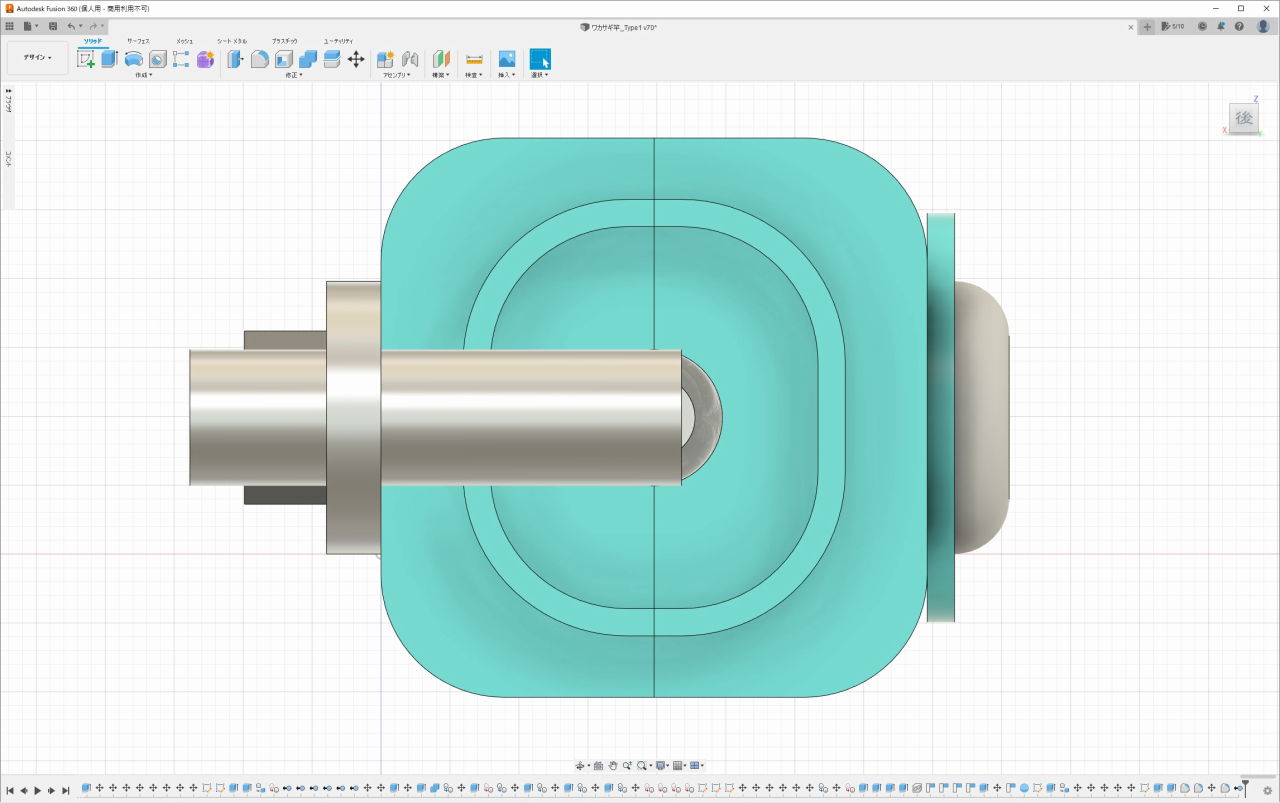

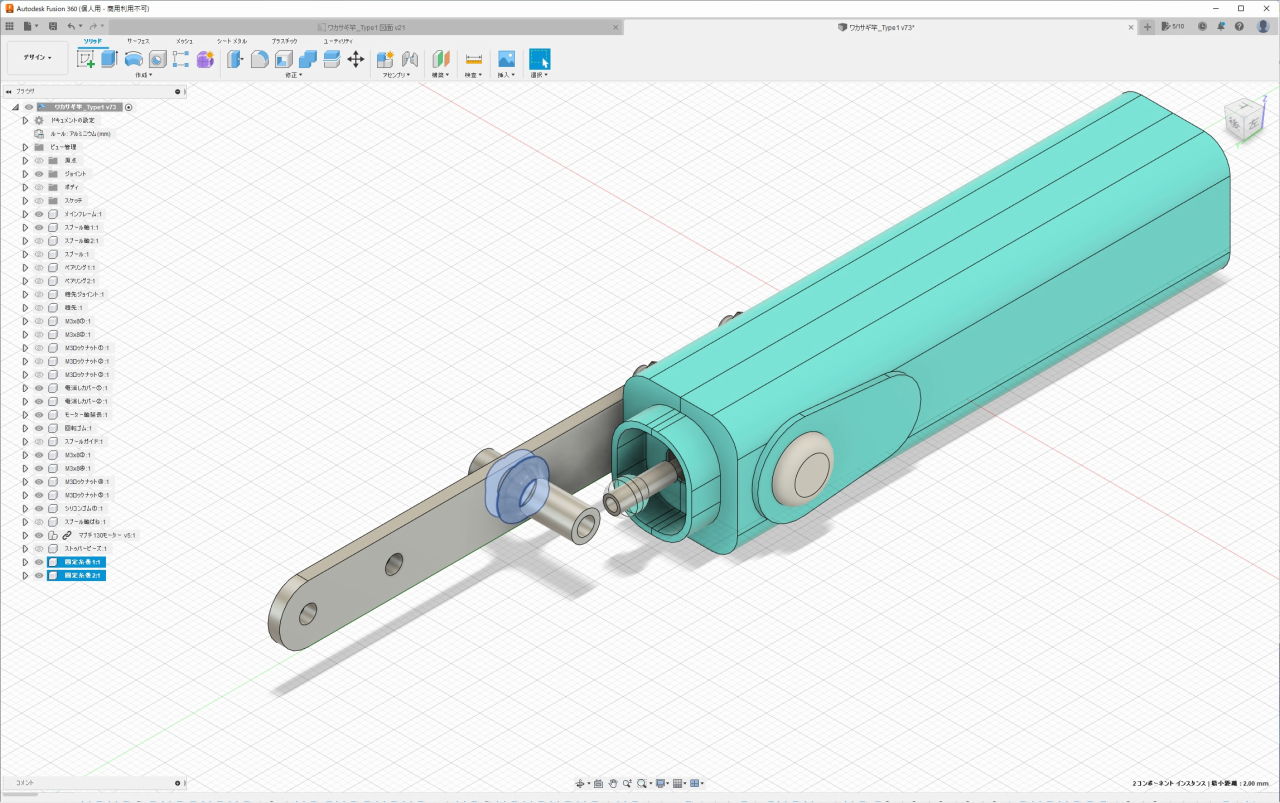

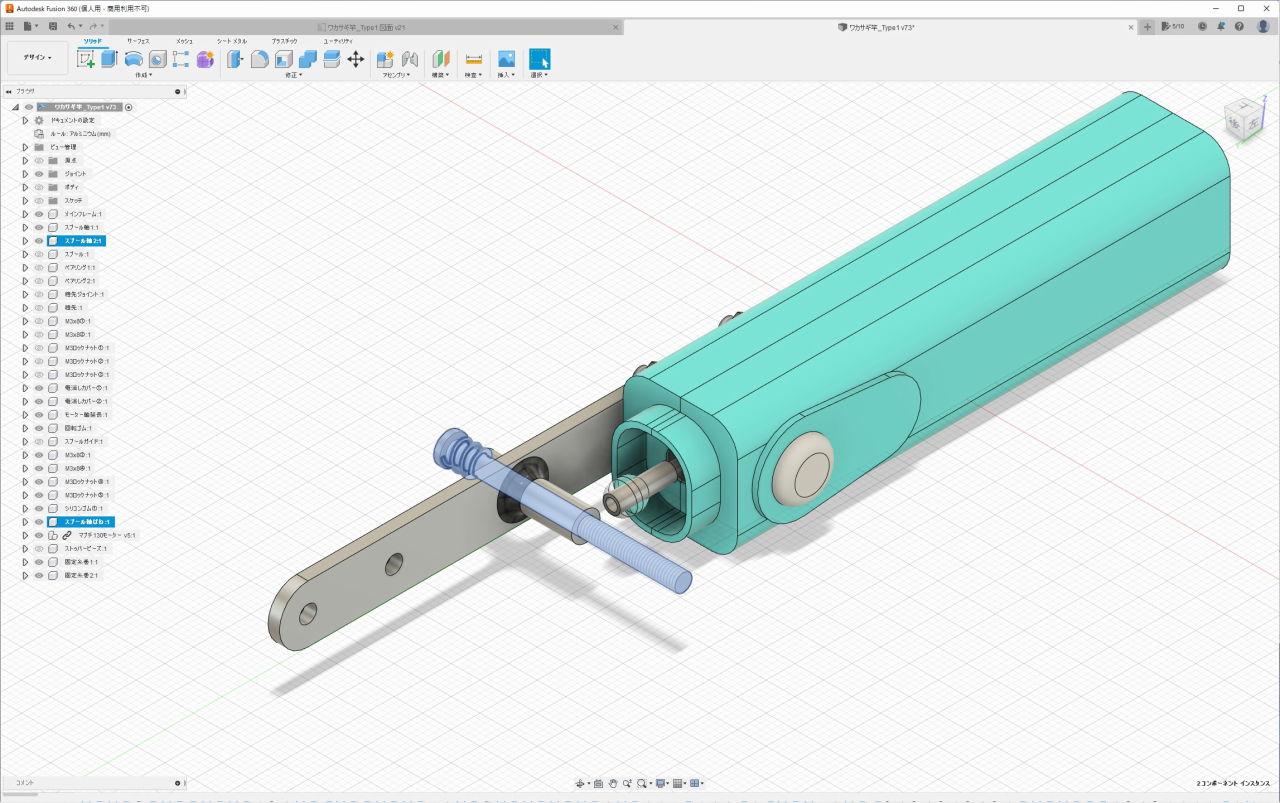

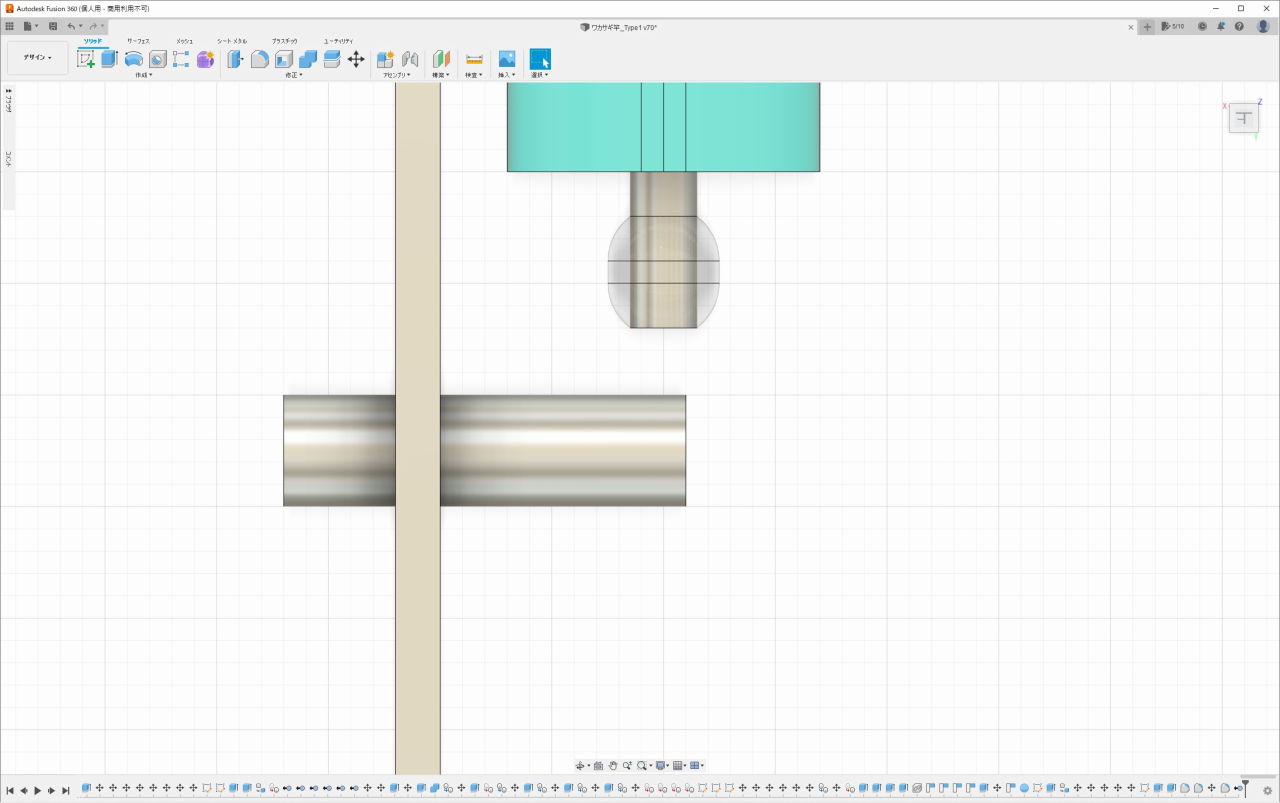

【スプール軸の仮止め】
外径Φ5/内径Φ3のスプール軸を、メインフレームに接着材で仮固定する。

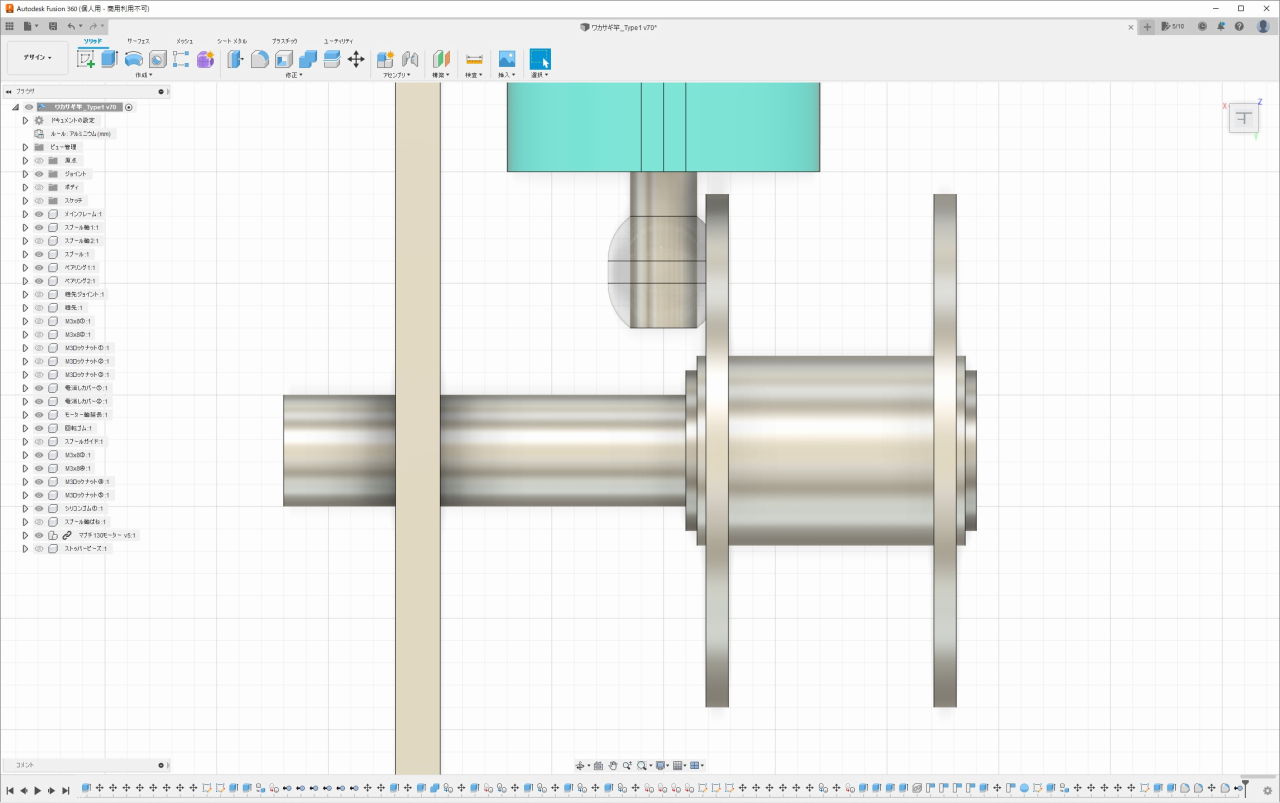

※スプール軸の固定位置は、スプールを装着した際に、スプールと延長軸が接触しない程度（使用するボビンによって、位置調整が必要）

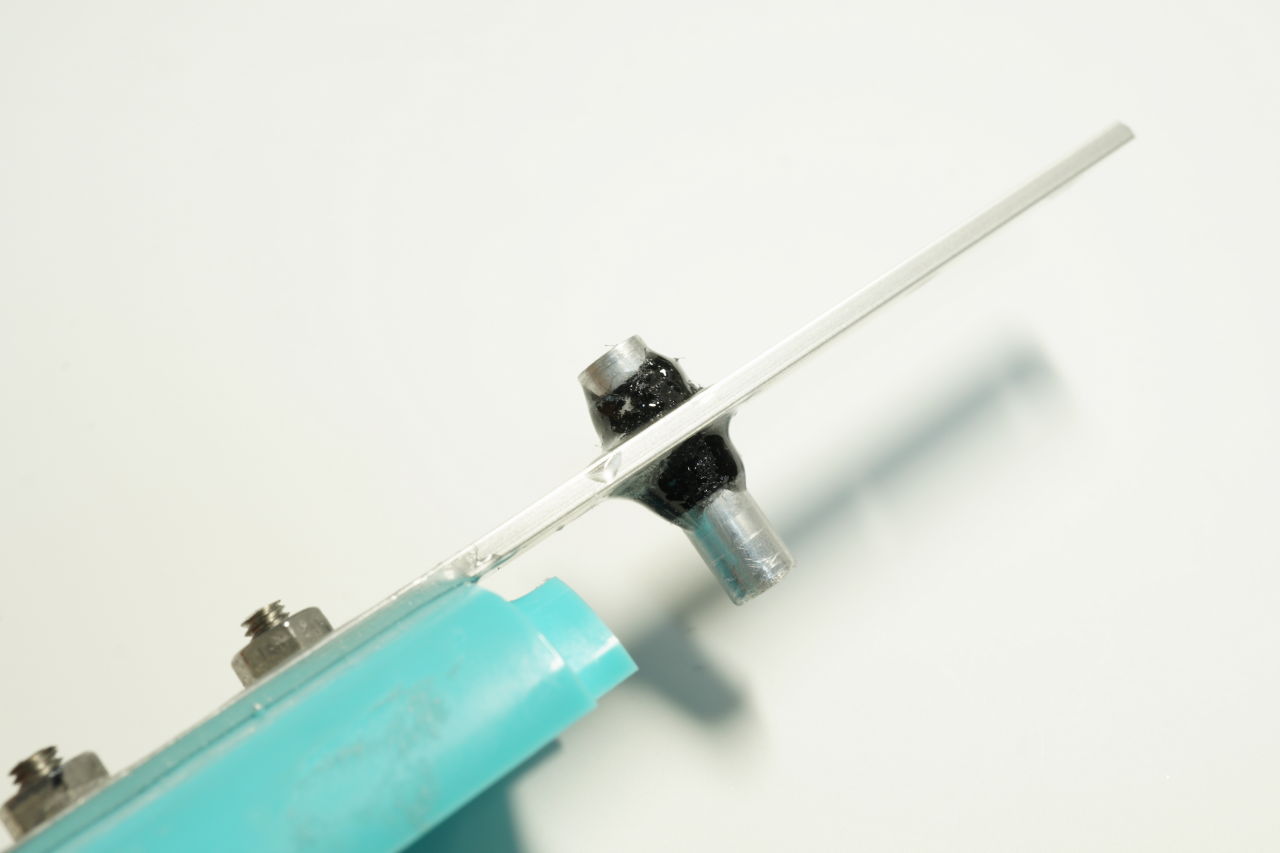

【スプール軸の固定】
スプール軸の位置が決まったら、メインフレームとスプール軸の接続部（両側）に糸を巻き、接着材で固定。これを数回に分けて実施する。

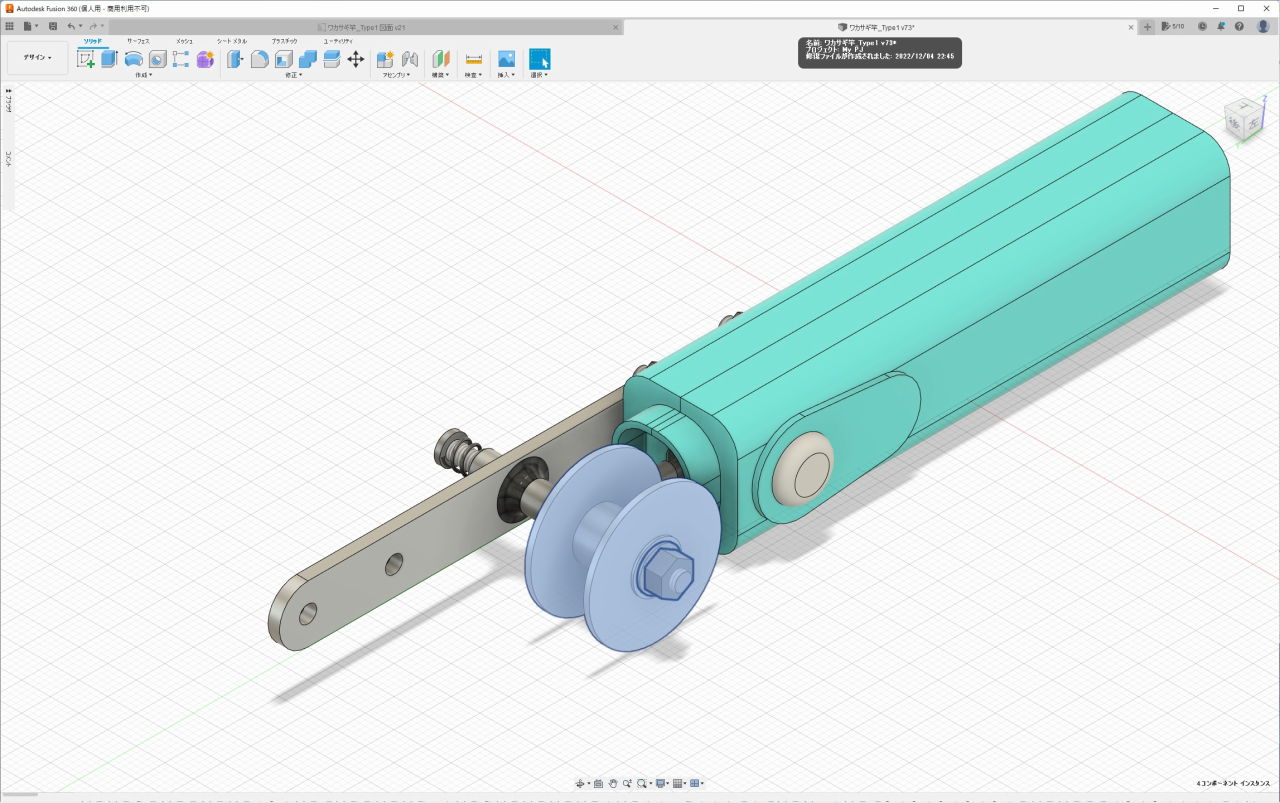

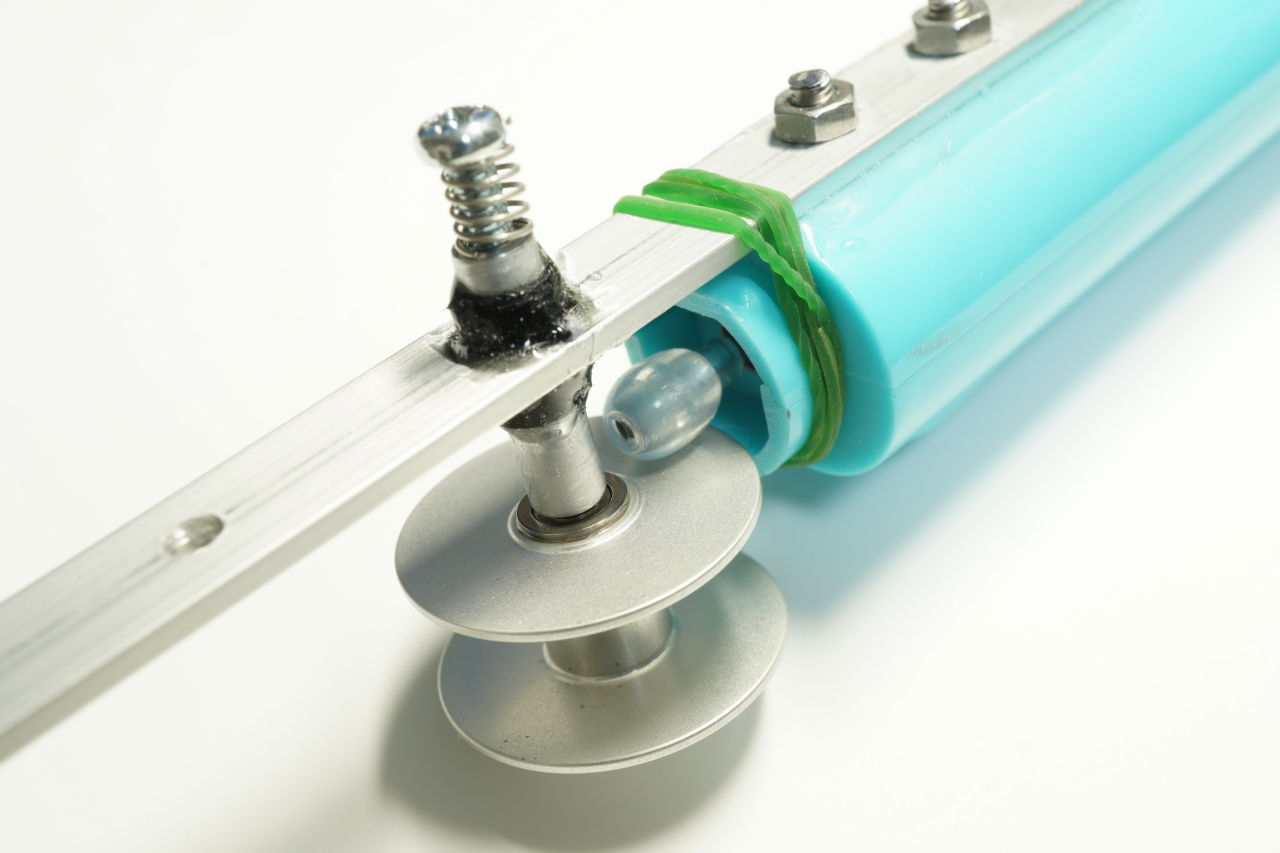

【スプールの取付】
M3 40mmのビスに内径Φ4mmのバネを通し、スプール軸の短い側から挿入して、スプール軸の長い側にスプールを通し、ナイロンナットで固定する。
※Φ4のバネは、ノック式ボールペンのバネを適当な長さにカットして使用。
※本体に電池を入れて、スプールが回転するか、ビスを押してスプールがフリーになるかを確認する。

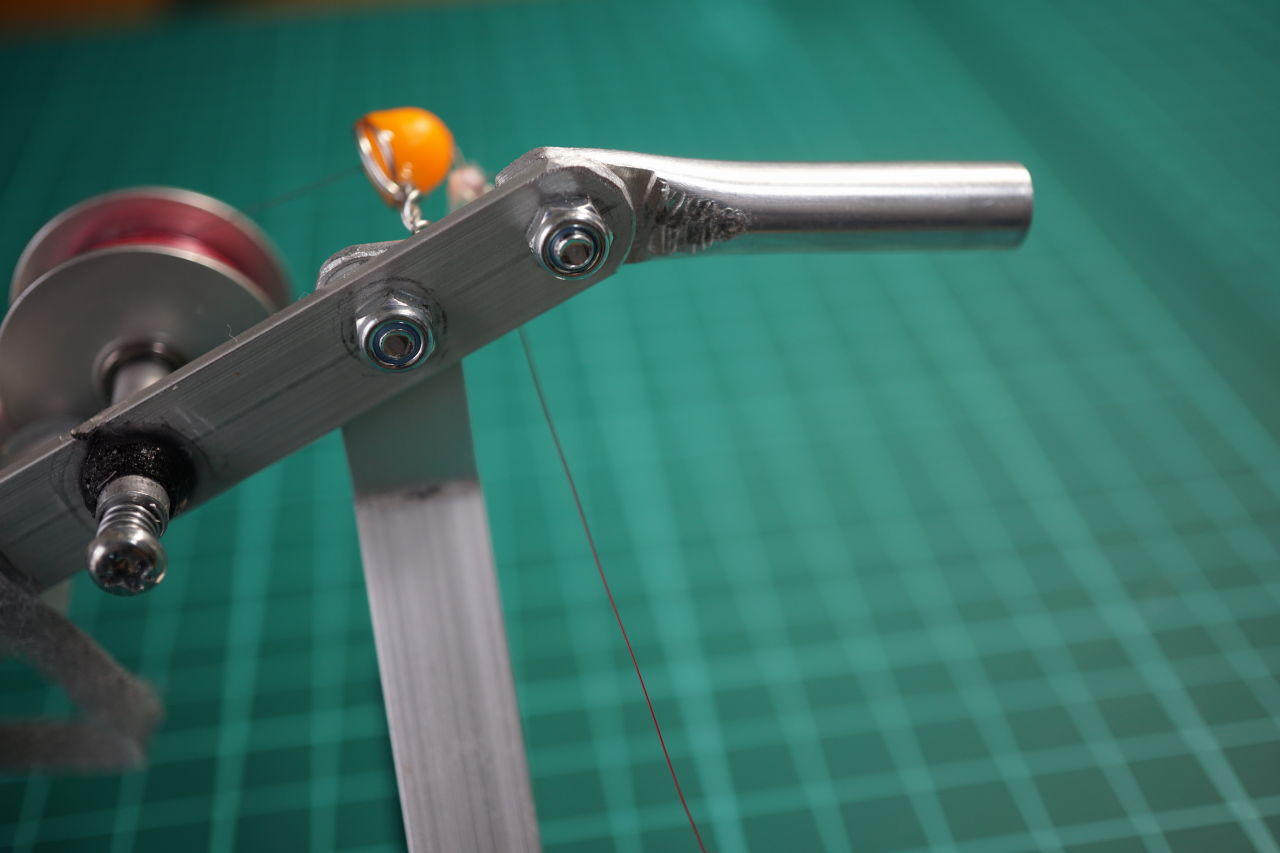

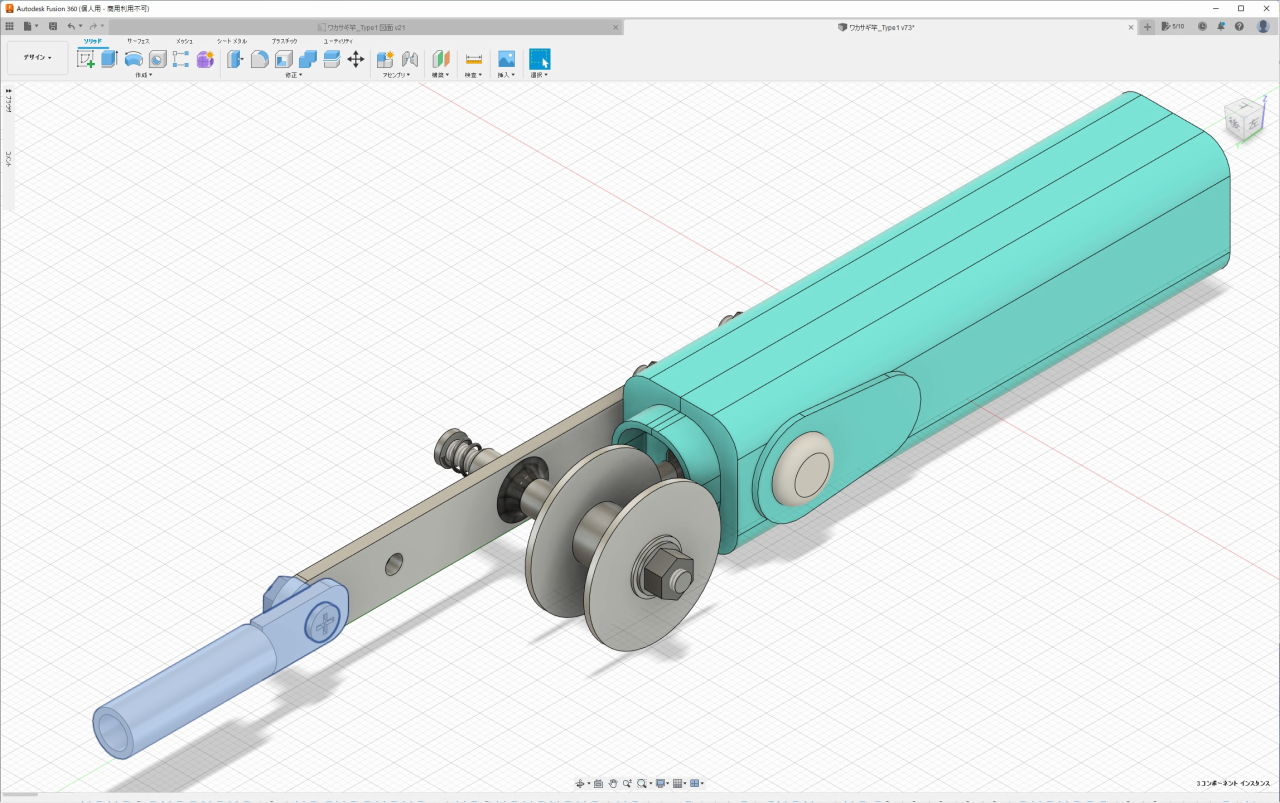

【穂先ジョイントの取付】
メインフレームの先端に穂先ジョイントをM3ビスとナイロンナットで取り付ける。
※釣行時は、必要に応じて穂先の角度を調整する。

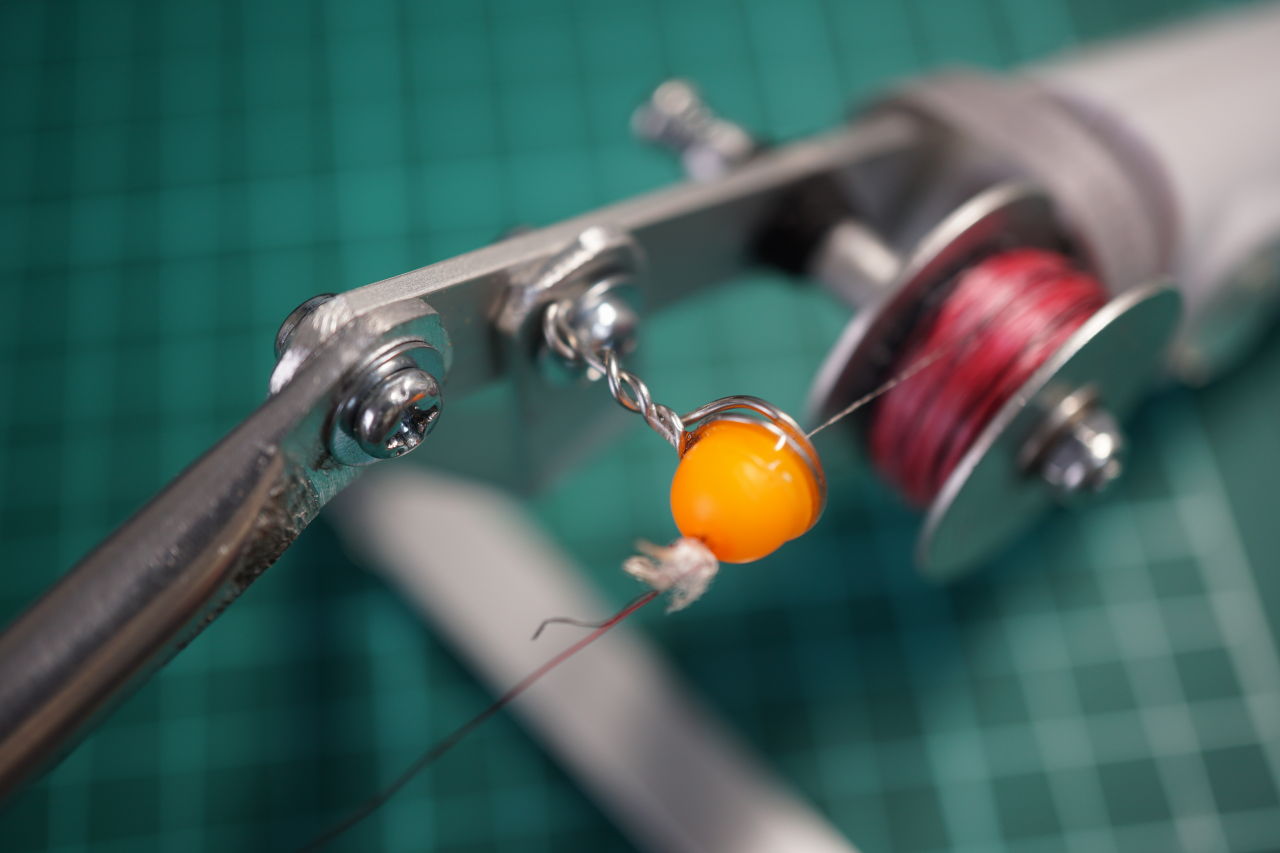

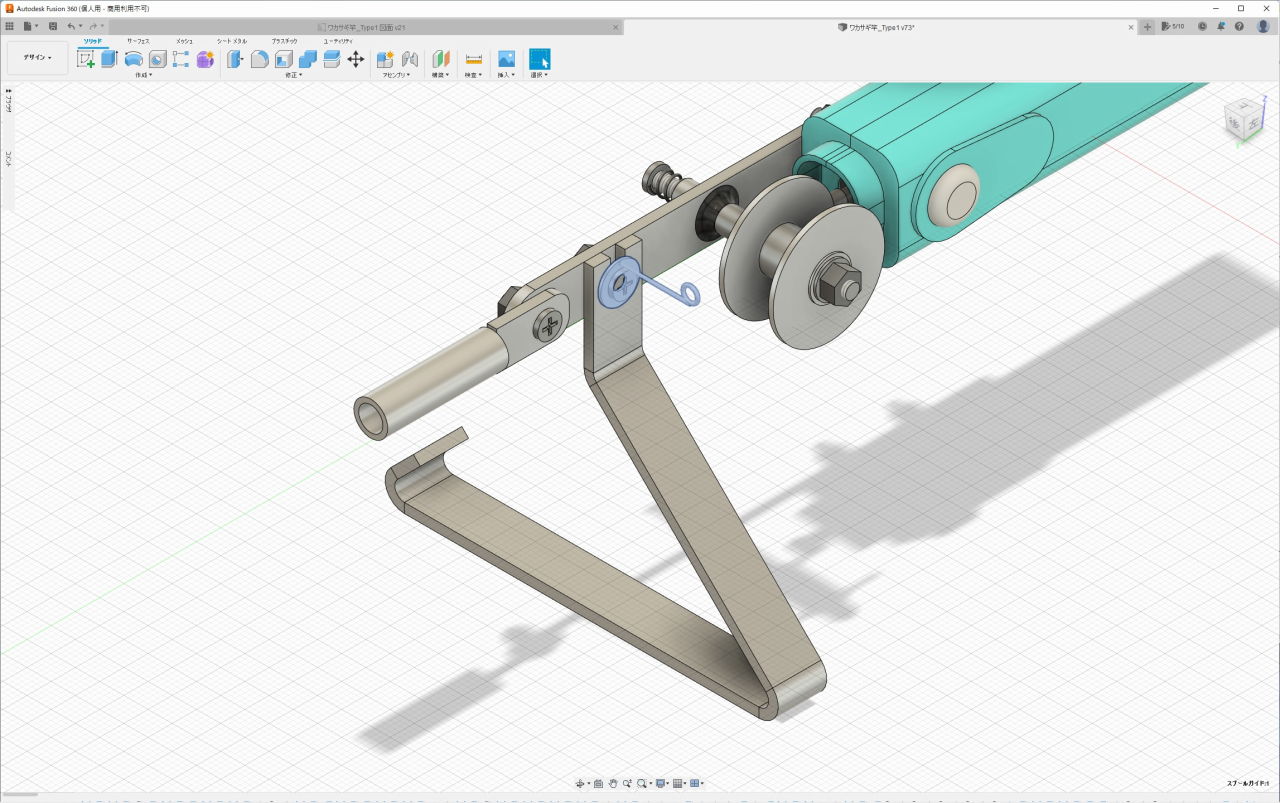

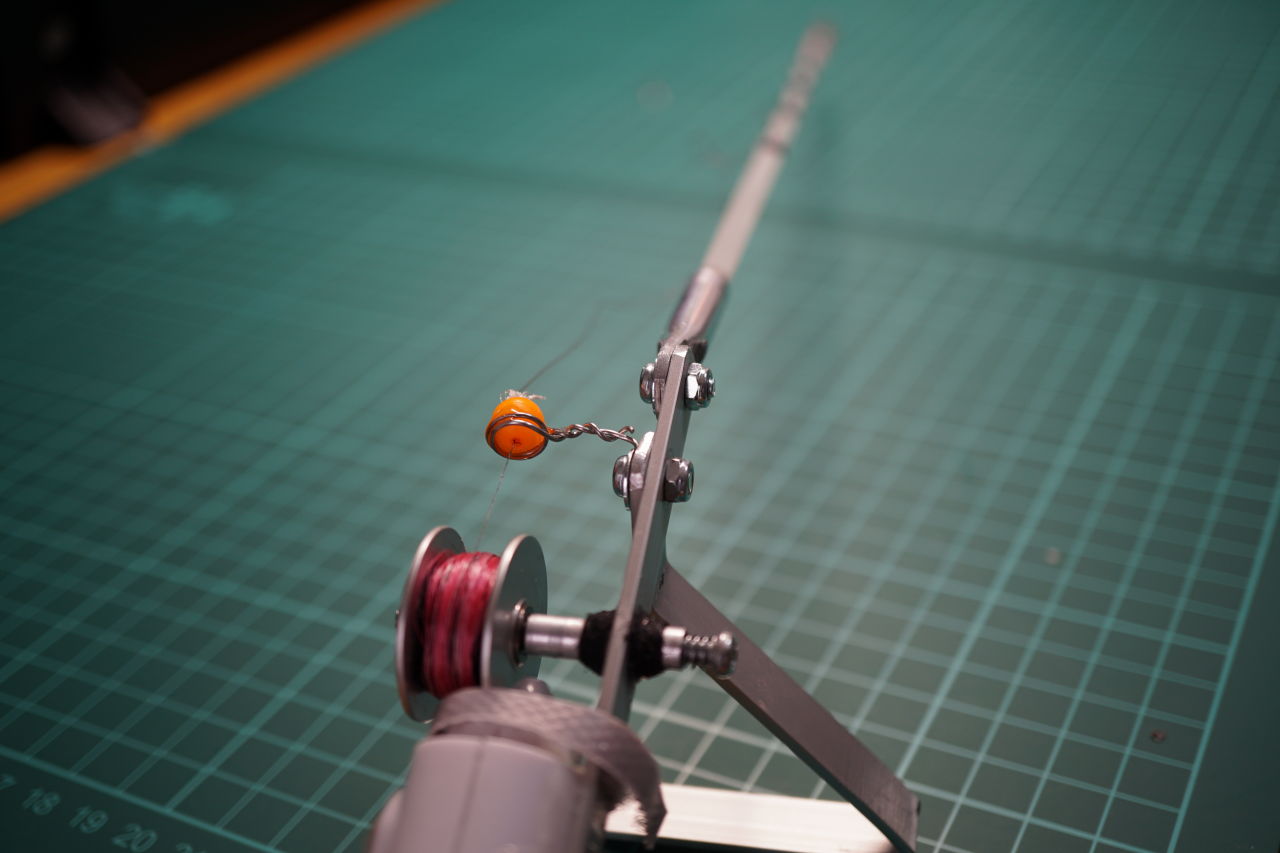

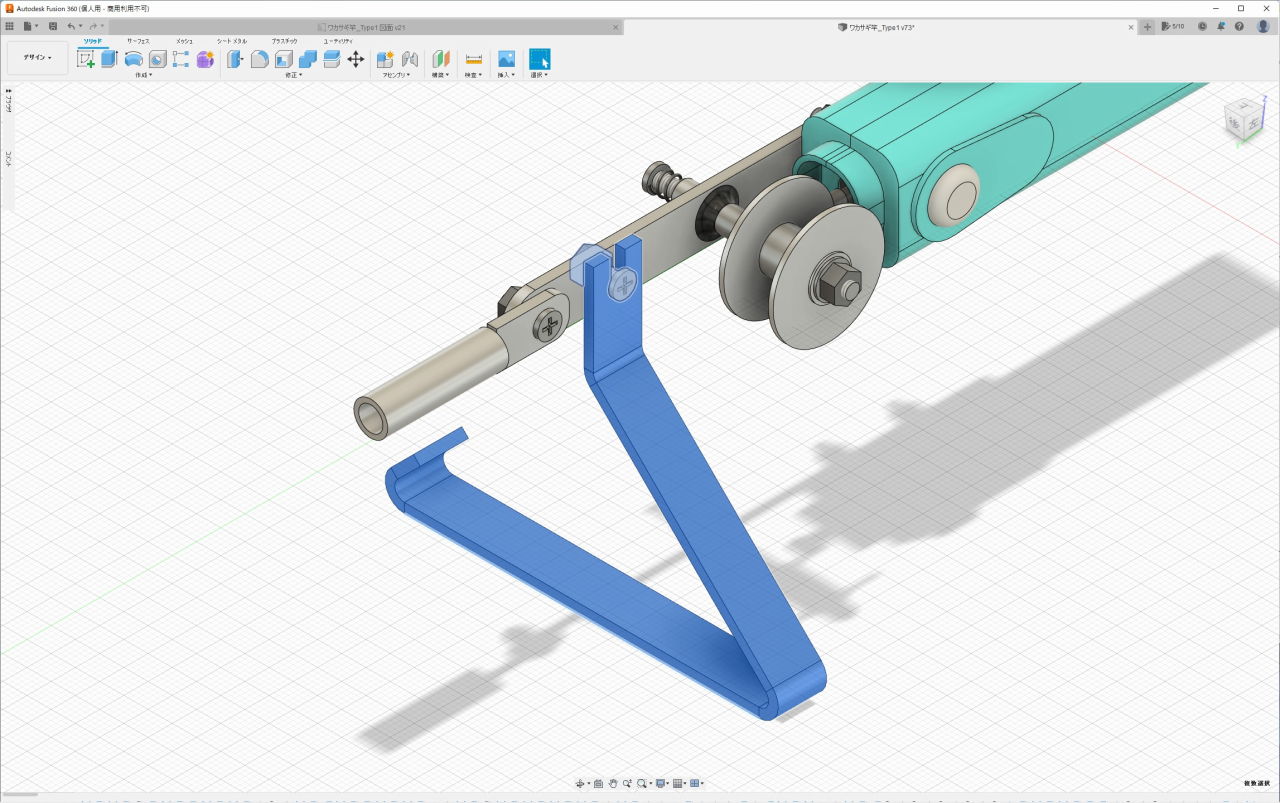

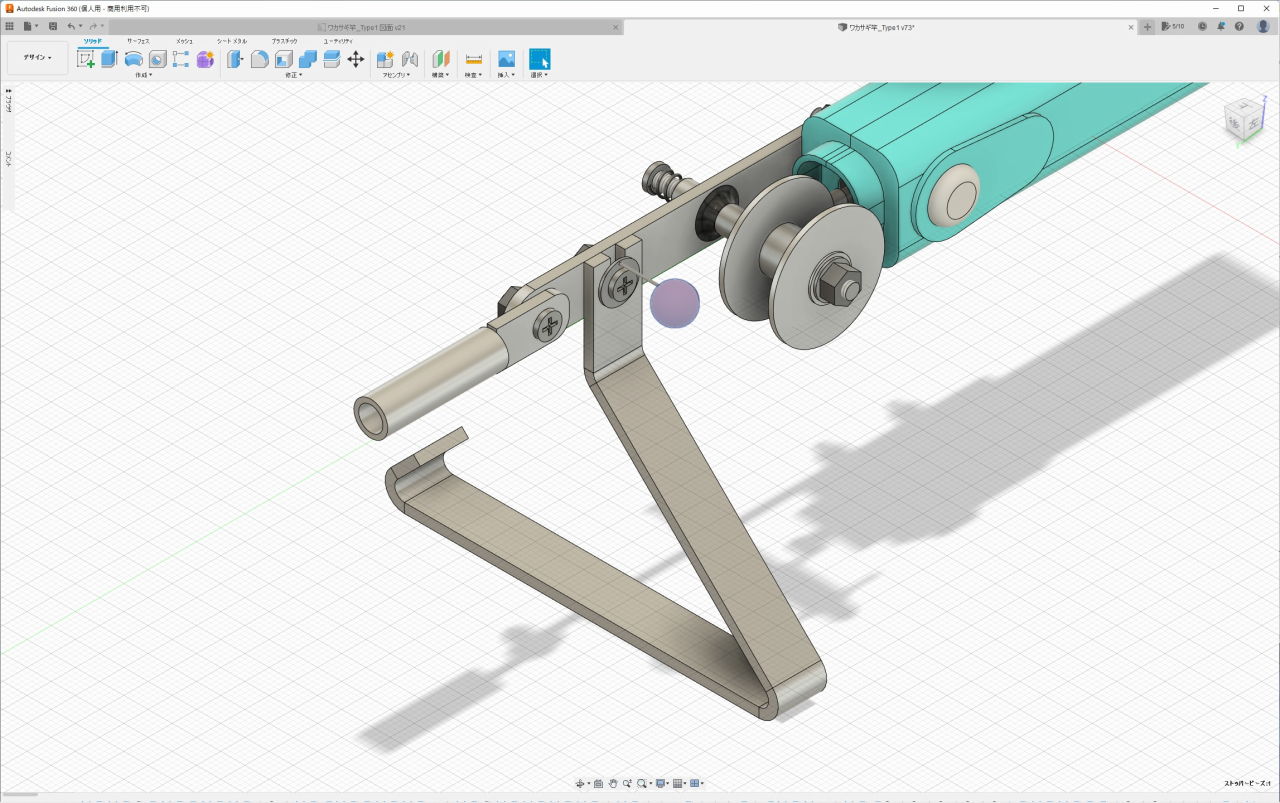

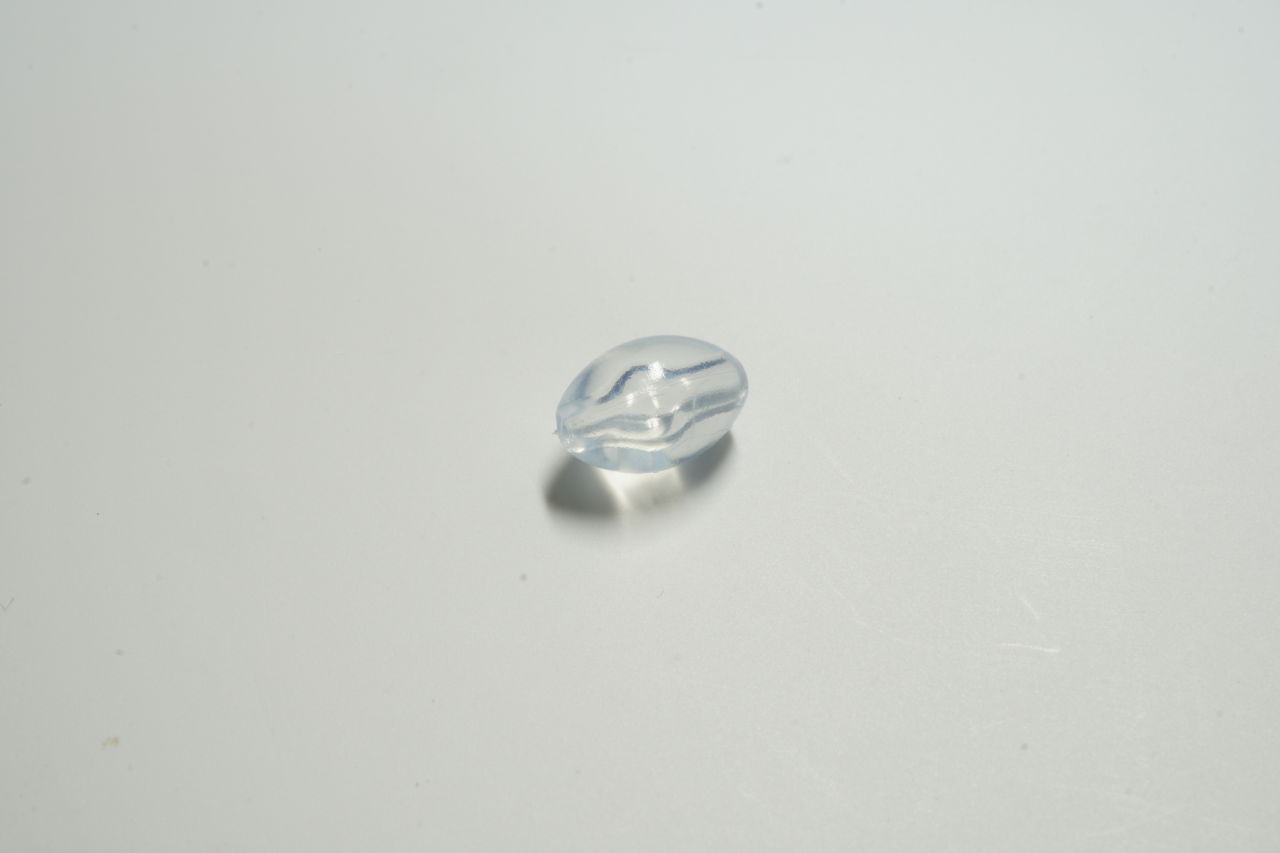

【台座、スプールガイド、ストッパービーズの取付】
M3ビスとナイロンナットで台座とΦ0.5程度のステンレス線で作ったスプールガイドを共締めして固定する。

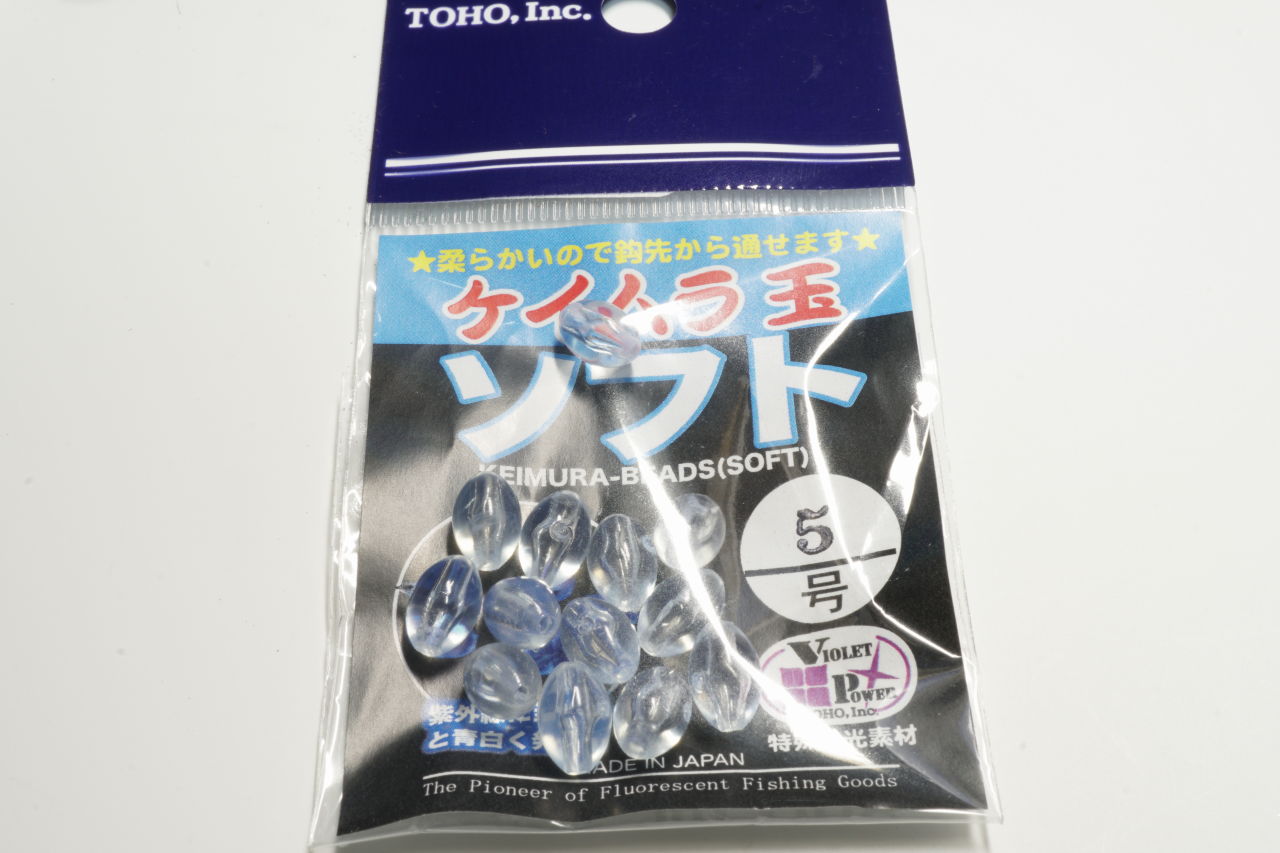

スプールガイドの輪にストッパービーズを接着し、固定する。
※ライン上でストッパービーズの穴を通らない程度のコブを作り、穂先破損を防止する。


【備考】

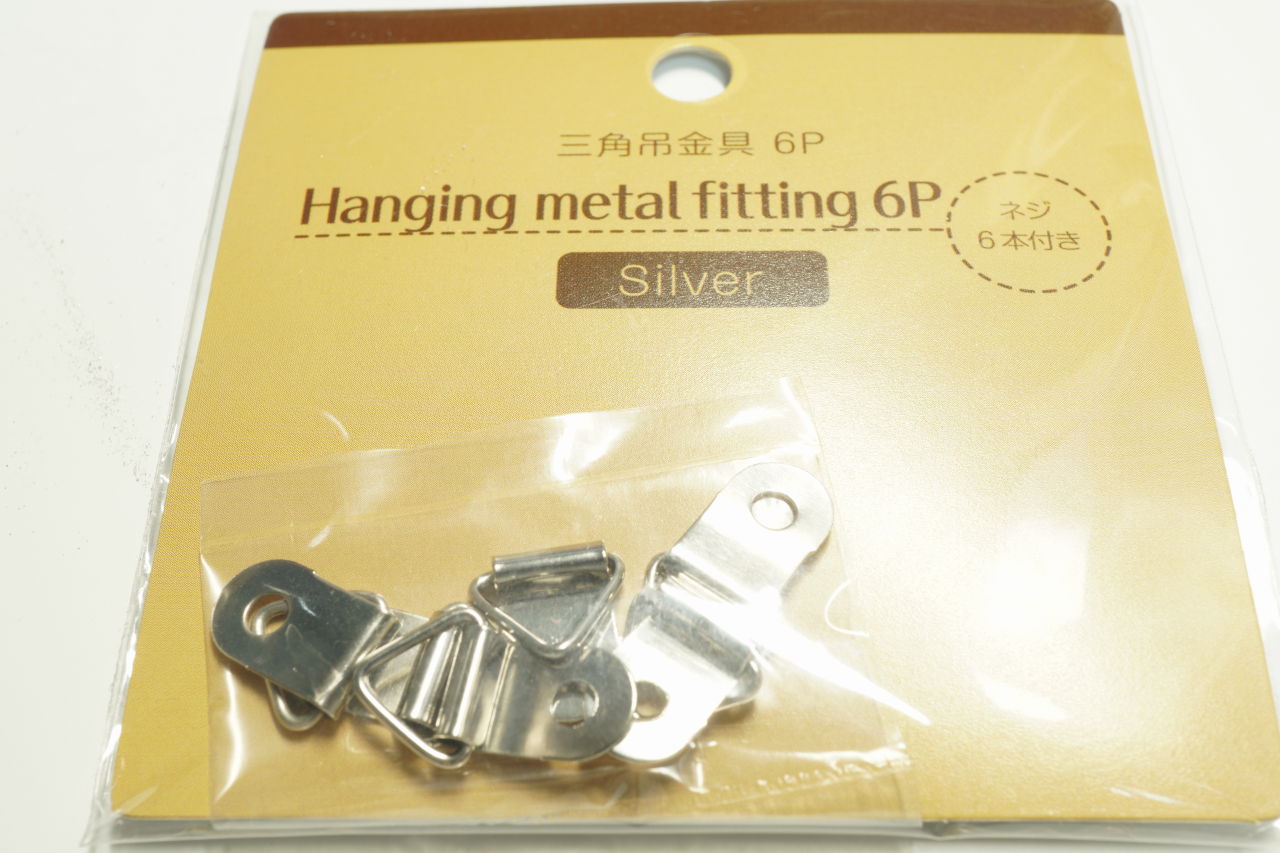

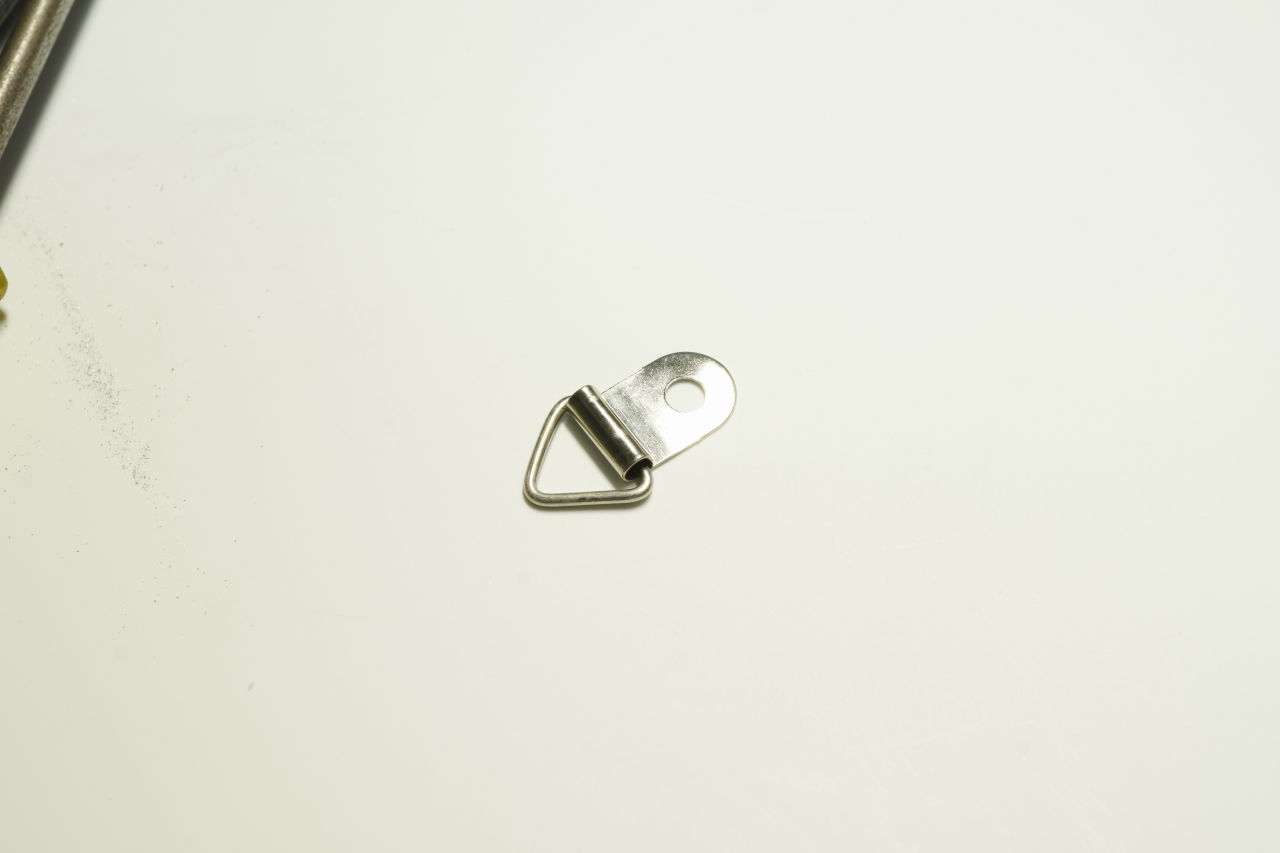

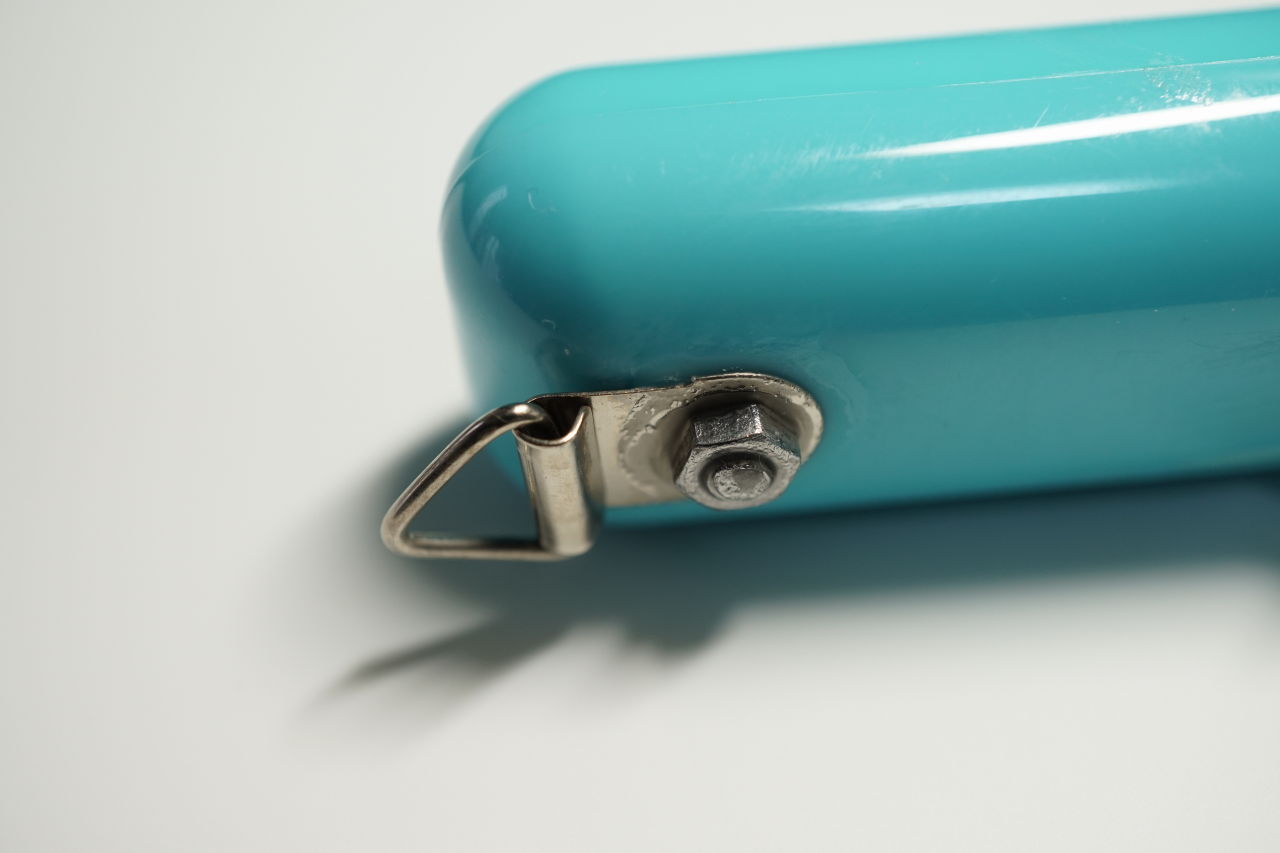

シリコンゴムと尻手取付金具

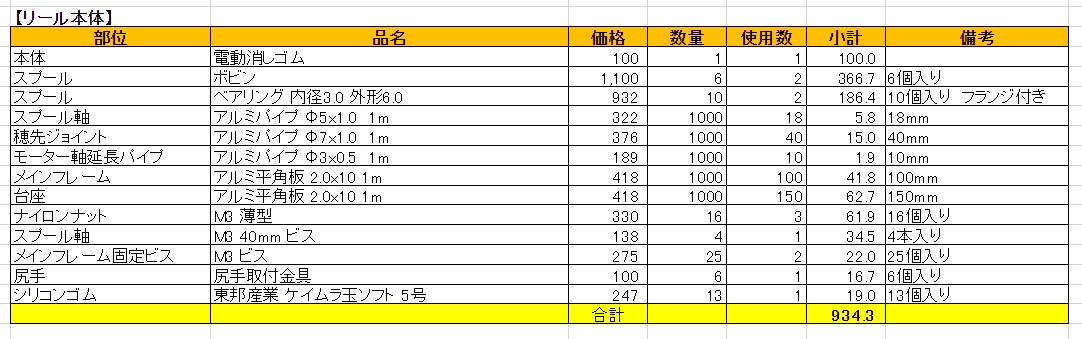

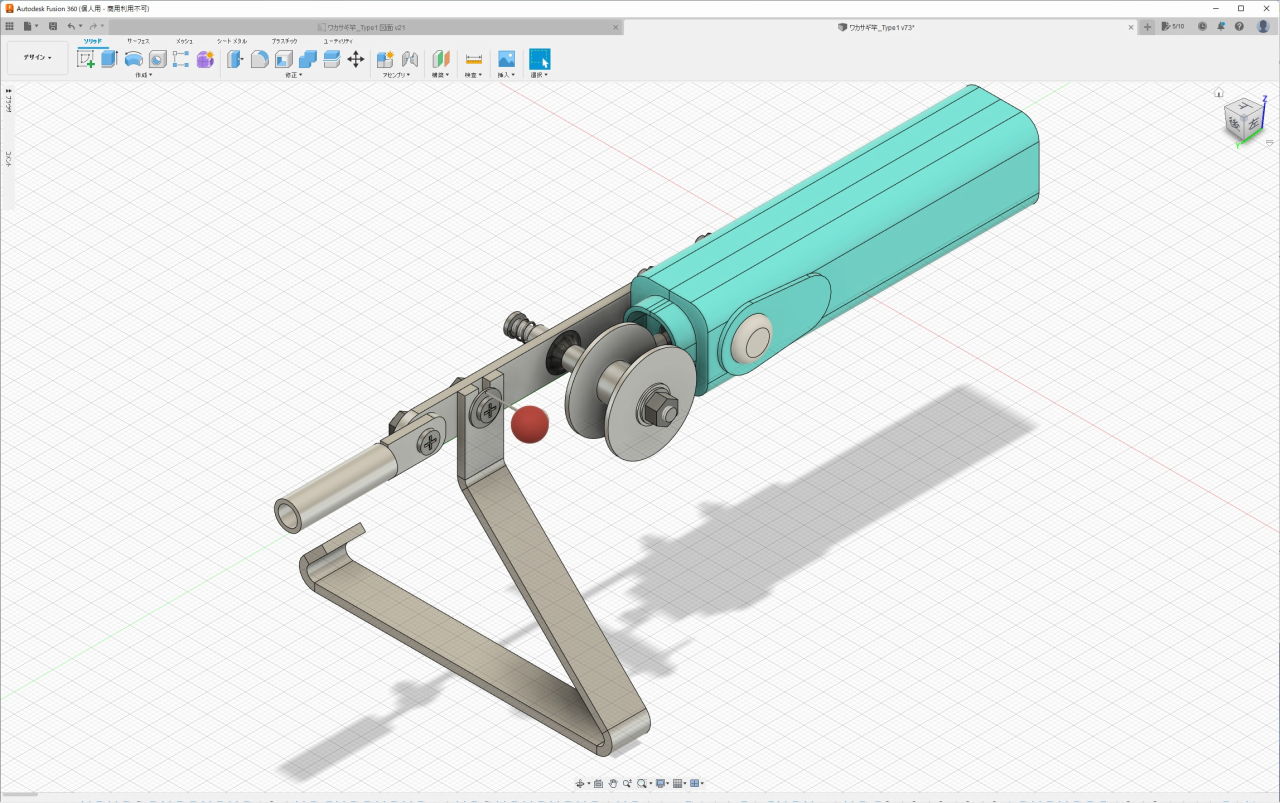

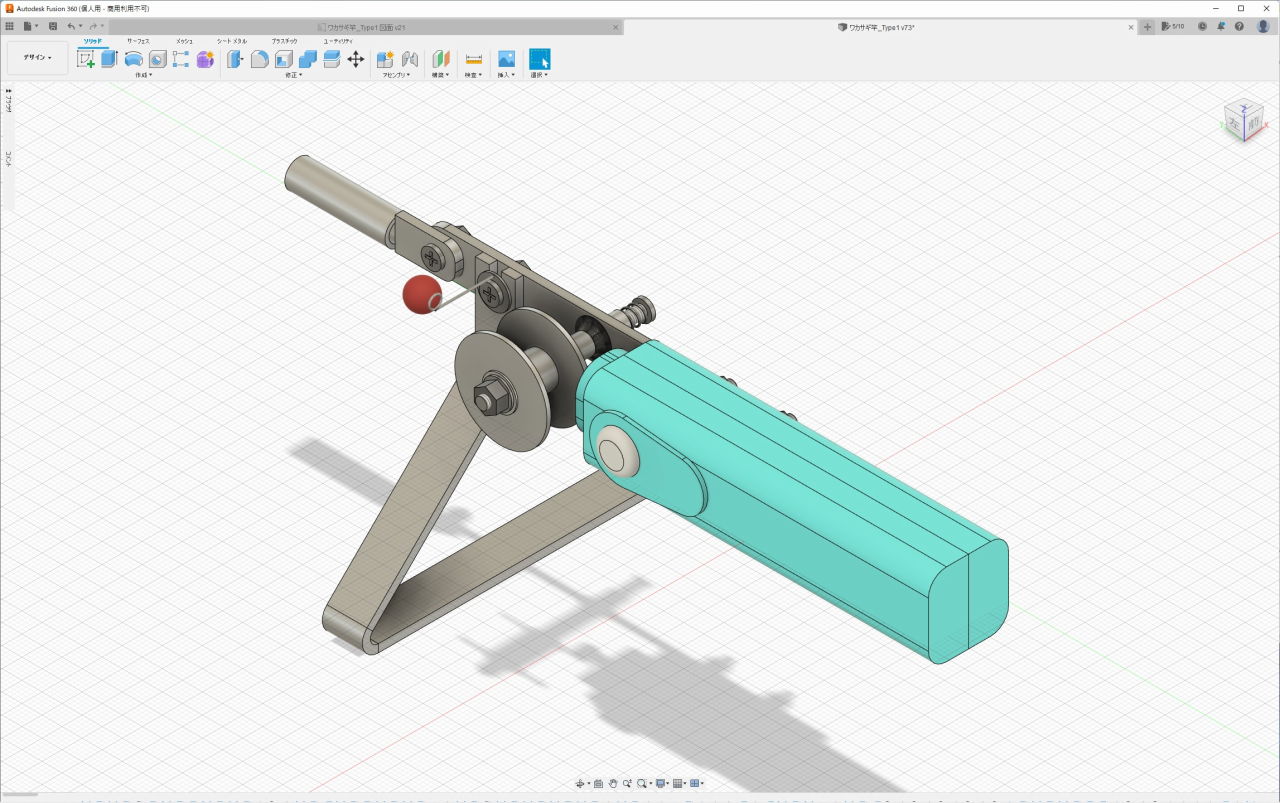

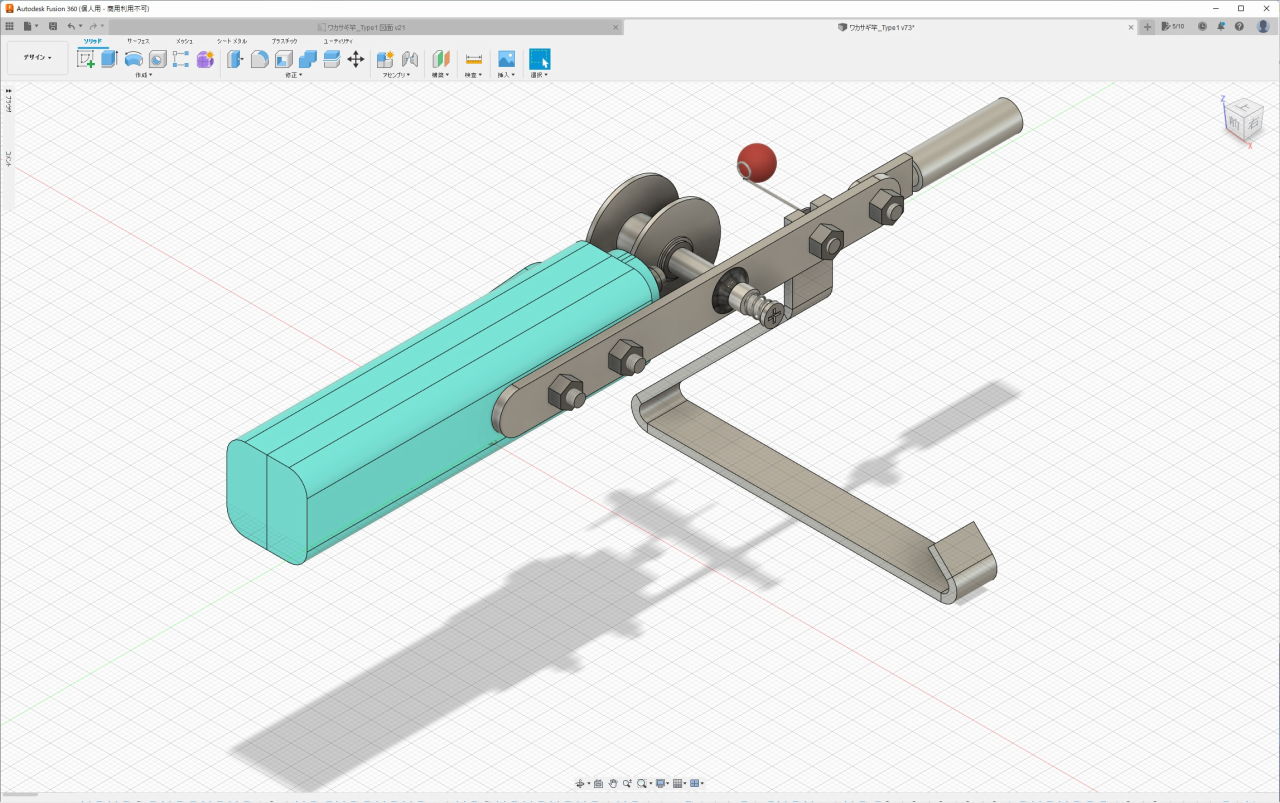

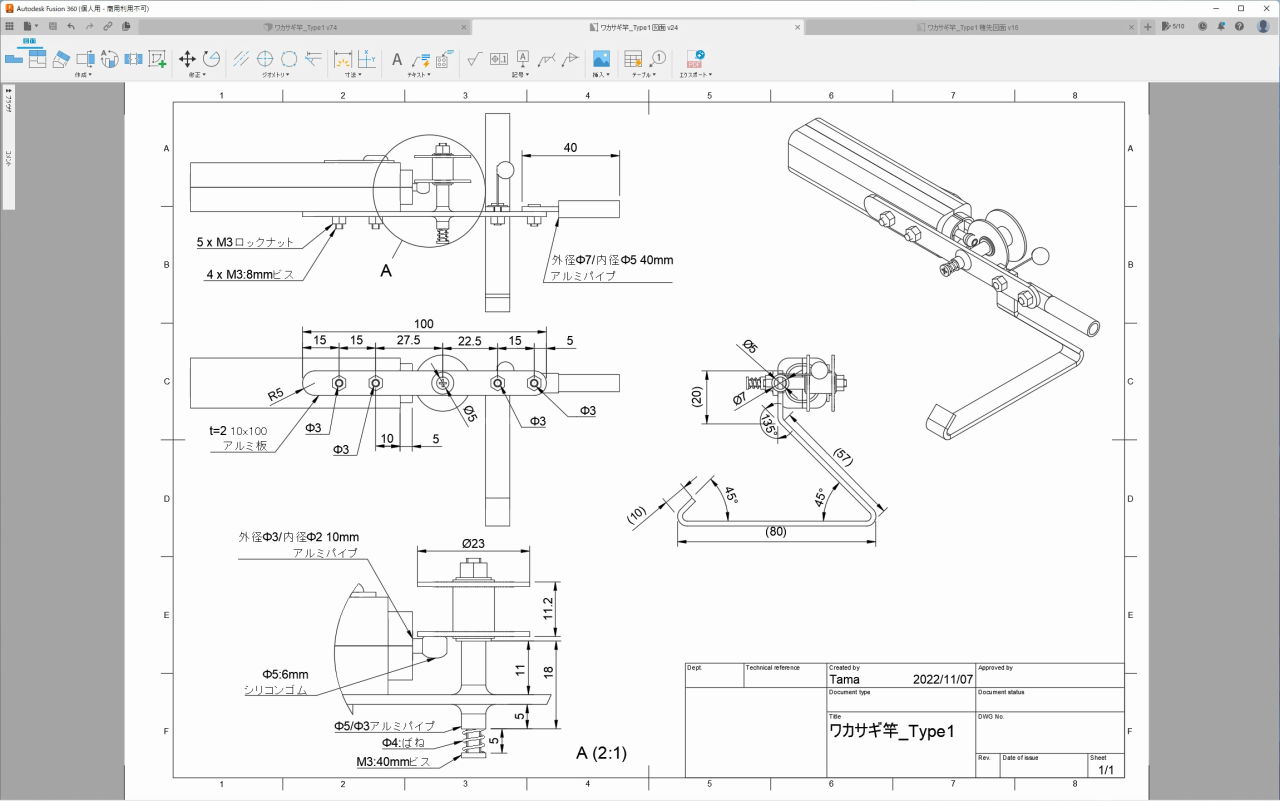

【完成図・部材リスト】
